Modifications electroniques hifi:

versions spéciales, custom, améliorations, ...


Apres avoir appris à modifier des pédales overdrive Ibanez pour guitares electriques et ampli à lampes, restauré et modifié mon ampli guitare à lampes "Deluxe Reverb"

j'ai entrepris de modifier ma platine cd Philips CD723 que j'avais acheté sur conseils de copains audiophiles quelques années plus tôt dans ce but.

Ce fut long, tres long, mais à force de perseverance, d'étude de ce qui s'est fait de plus sérieux, de choix et comparaisons de composants, d'utilisation du fer à souder,
tresses à dessouder, d'écoutes, de comparaisons..., le succes est là, et le son de très moyen à l'origine est devenu géant.

De nombreux nouveaux composants sont rendus amovibles, fixés sur supports tulipes, permettant des échanges faciles et rapides.


Exemples d'appareils modifiés:


Philips CD723

Tuner Marantz ST6000

Lecteur cd Marantz CD6000 KI

Ampliton TS5000

Ampliton PR50

TEAC CR-H100 + hps LS100U

Hps Celestion 22

Hps Celestion Ditton 442

Hps Davis (2 voies avec 20cm kevlar)

Hps Cabasse Pampero 220

Caisson Jamo E4SUB.1

Harman Kardon DVD22

Sony Sacd/cd/dvd dvp-ns900v

Filtre serie rlc pour hp large bande de 11cm

Ampli guitare Blackheart BH5H (en cours)

Caisson Magnat Omega-300 (à venir bientot)









Tuner FM Marantz ST6000





...Acheté en Octobre 2006 d'occasion pour 120E sur PriceMinister (en meme temps qu'une CD6000ki)

L'engin, qui presente super bien, facade alu champagne, RDS, affichage de l'auteur, titre et année de sortie des titres du morceau de musique (sur FIP) etc.
a un bon son d'origine assez spatial, mais bien trop doux à mon gout.

Apres avoir examiné l'interieur de la bête, je prévois rapidement qques modifs simples: changement des diodes ordinaires d'alim par des rapides,

et de la capa reservoir, changement des capas de sortie. Changement de AOP par un bien plus performant.

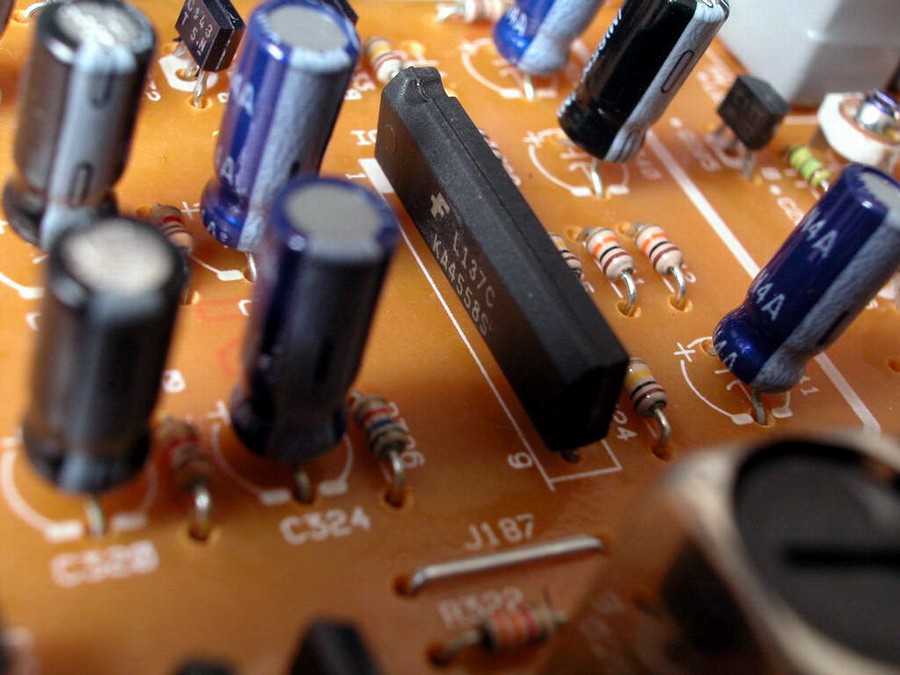

La difficulté: Il n'y a jusqu'à maintenant aucun rapport de modif sur le net. et l'Opamp d'origine KA4558S est un de format SO-9 en ligne,
les ops dernière generation sont disponibles en format DIP-8 Un journaliste yougoslave m'écrit avoir utilisé un adaptateur fait par un ami, je m'y met.
Je telecharge la doc technique du KA4558S qui offre les schemas
dans les deux supports, ce qui me permet de realiser un simple adaptateur à l'aide d'une barette tulipe et de fil de cuivre type armoire PTT.

L'utilisation d'un fer à souder avec temperature réglable au degré me permet à 320°C et en étant rapide, d'éviter de fondre le plastique des supports tulipe

Modifs dans l'ordre:

1) Changement des diodes d'alim: 7x 1N4003S par des UF4002 à trr + rapide

2) Changement des capas de sortie C322 et C323 par des Elna Cerafine II de meme valeur, puis par des SCR MKP 2uF/250v. je n'utilise plus que ces capas en sortie, les chimiques etant vraiment tres inferieures (mais moins encombrantes et tres economiques)

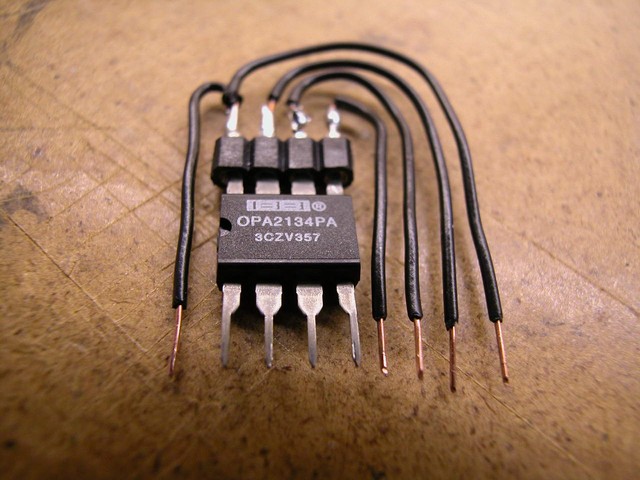

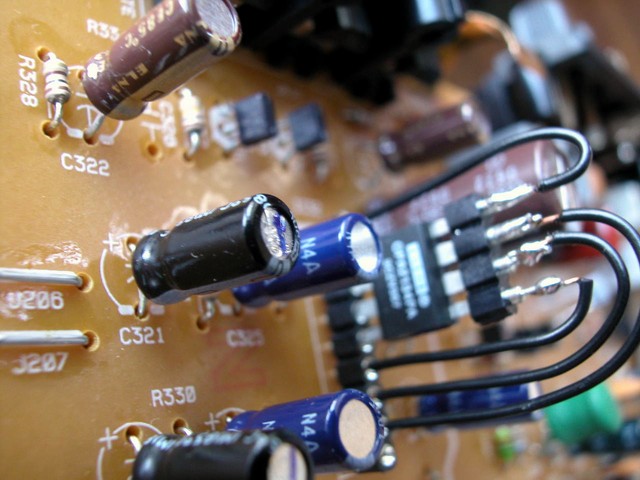

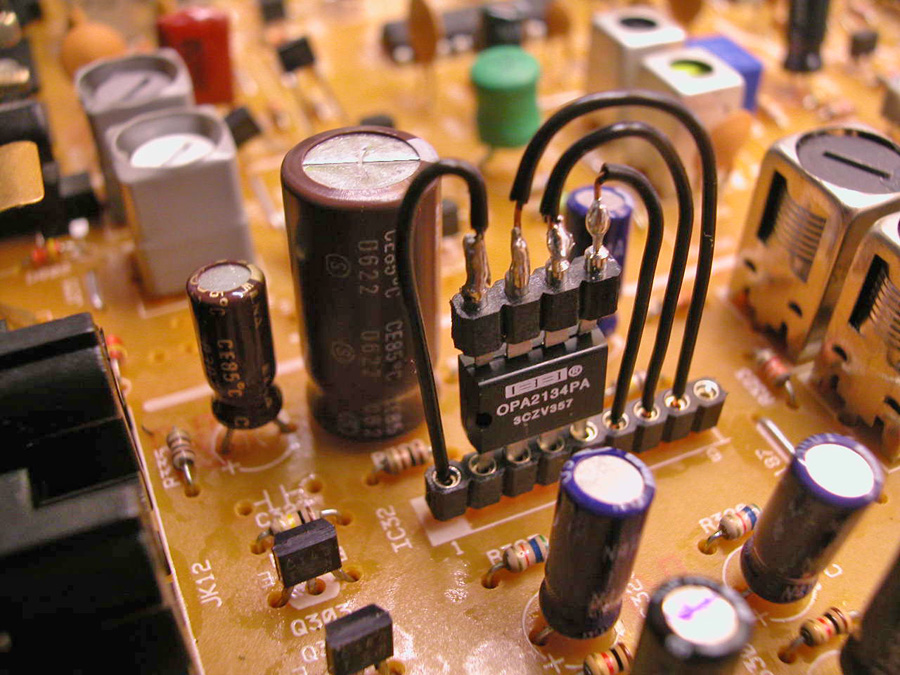

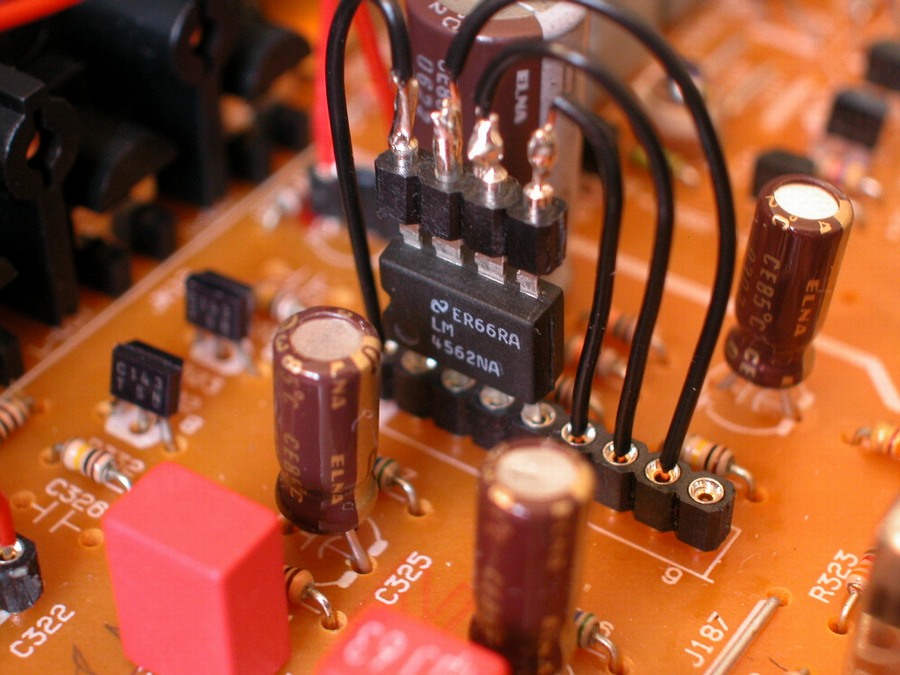

3) Fabrication d'un adaptateur SO-9 DIP-8 (Sur le Marantz, le pin 9 n'est pas utilisé)

4) Changement de L'OP par un AD826 puis des LM4562

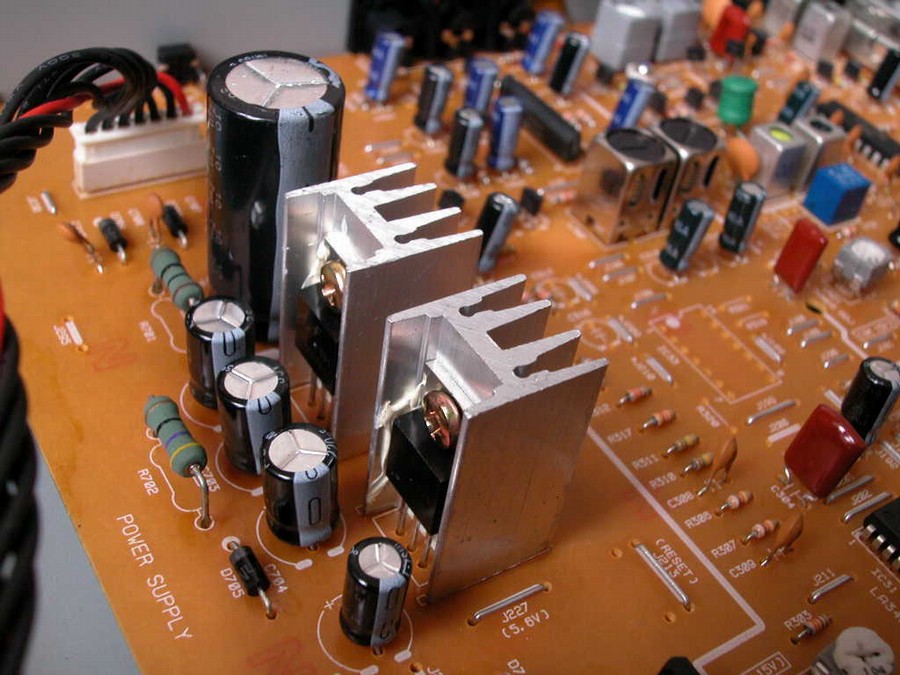

5) Changement de la capa reservoir 3300mF/35V par deux BC136 2200uF/35V en //  = 4400uF/35v
 découplé d'une Wima MKP 1uFF

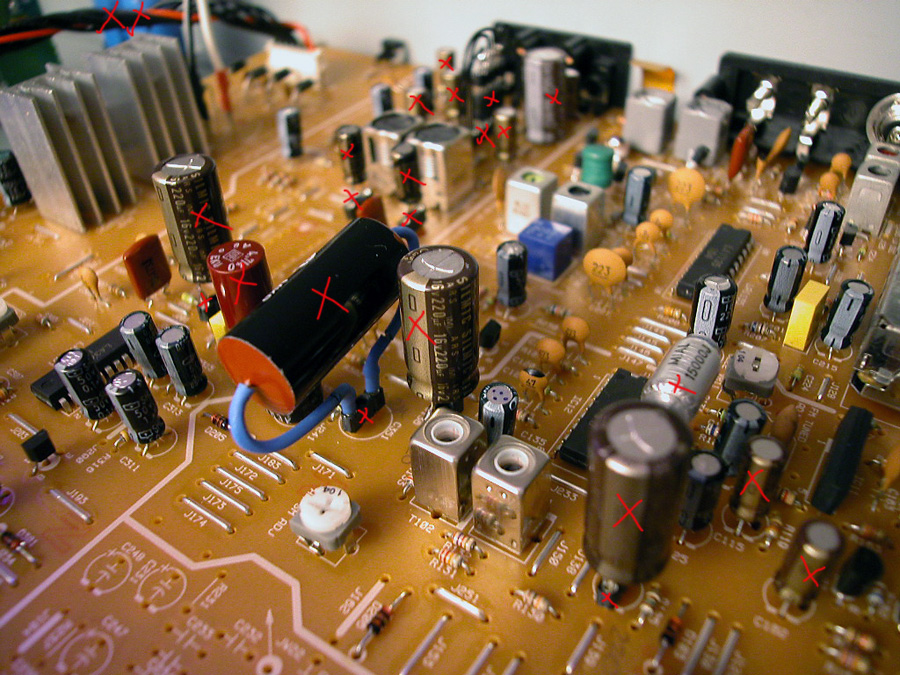

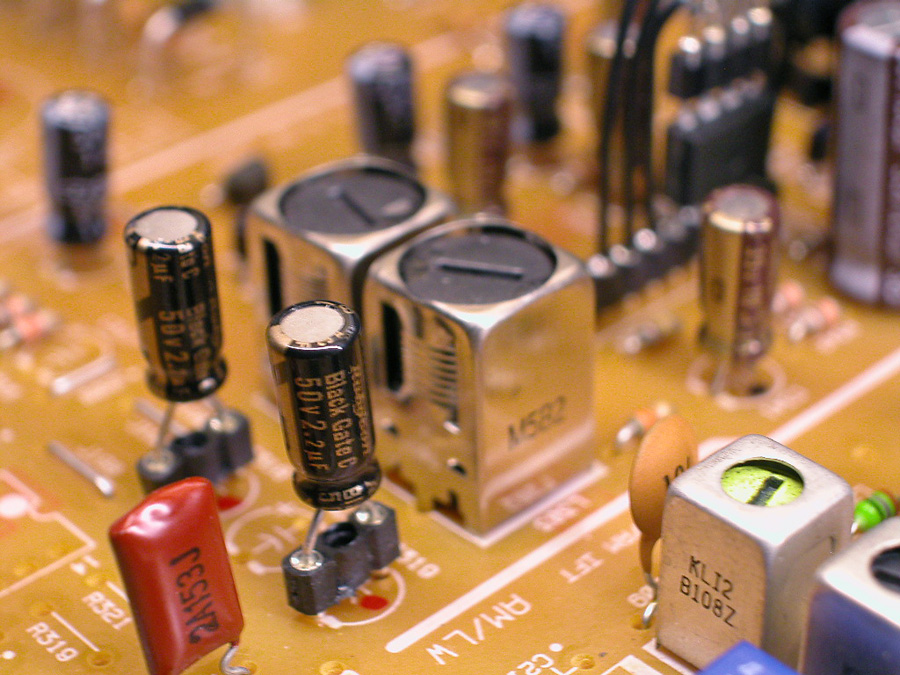

6) Changement de tres nombreux condensateurs sur le trajet du son, par des MKP, des black gate, des Silmic2. De nombreux test ont ete fait grace à des supports tulipe.



Le changement des capas de sortie augmente la dynamique. Le changement d'OP augmente encore la dynamique et aussi la resolution !

J'ai testé sur ce tuner les BurrBrown BB2134 et BB2277 , ici, le 2277 sonne tres bien, extraordinaire même pour de la techno ambient par ex. mais peu polyvalent.
C'est L'AnalogDevice AD826 que je retiens, excellent, moins exaltant et bien plus naturel, et la courbe de reponse et rendu des hauts medium et aigus meilleurs.

Le resultat final tres clair, puissant et défini est formidable, rendu assez comparable à une bonne platine cd, sauf un manque, au niveau des aigus,
mais il faut avouer que les basses sont bonnes des le depart. La FM est techniquement limitée à 15000 HZ
mais j'espere améliorer un peu ca en prévoyant le changement des capas autour du decodeur stereo.

Le soir, apres les modifs, j'ai passé une heure avec de la musique contemporaine sur France Musique,
normalement c'est pas mon truc, mais là, les sons se placaient en relief dans l'espace...
et sans avoir fumé quoi que ce soit et bu que de l'eau !



(8 Sept 2008)

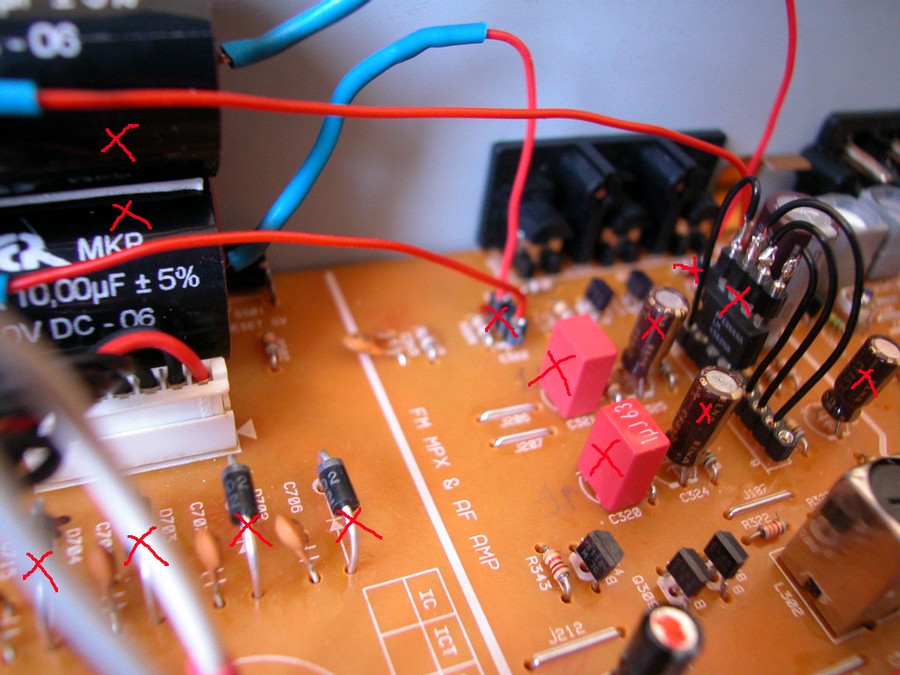

J'ai testé l'AOP LM4562 à la place du AD826


Et bien c'est un progres tres important sur le ST6000 qui apporte beaucoup de clarté,
de netteté et une dynamique importante, tout en conservant d'excellentes basses.

Je pense que ce tuner modifié a atteind un niveau d'écoute tres élevé, je suis pret à toute rencontre à Paris et RP, pour des ecoutes ou comparaisons.

Il y a une periode de rodage assez rapide (laisser le tuner allumé pendant qques jours) et  le son est particulierement sensible au choix des cordons cinch.

Notez que le LM4562 n'est pas une panacée universelle, sur les platines cd Philips 723 et CD6000, le son bien que tres clair m'est apparu dur et avec un niveau de basses insuffisant

(10 Sept 2008)

Apres deux jours de rodage les haut medium-aigus se sont tassés.

Je remplace la Wima de 1uF sur la capa reservoir  par une mkp SCR 2,2uF/250v

Ce qui les remet  bien à leur place, avec en prime des basses encore + definies !

Attendons de voir ce que donnera le rodage...

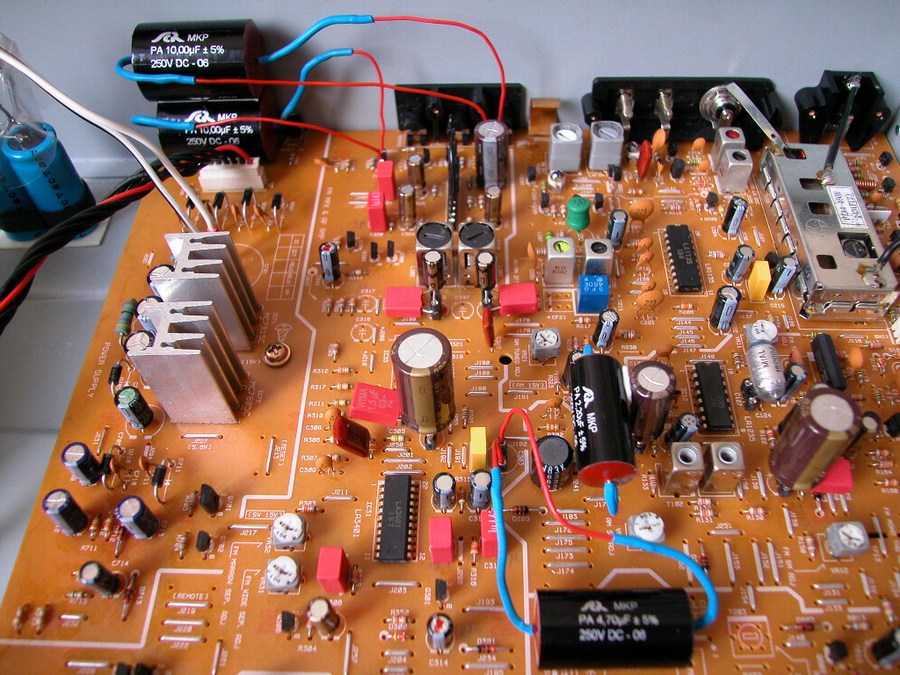

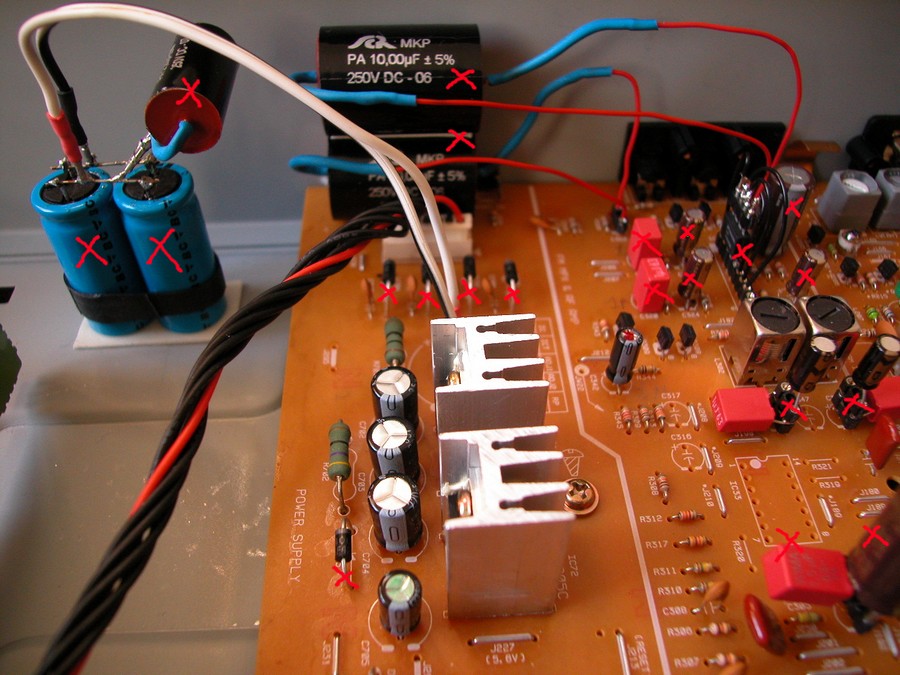

Avant:

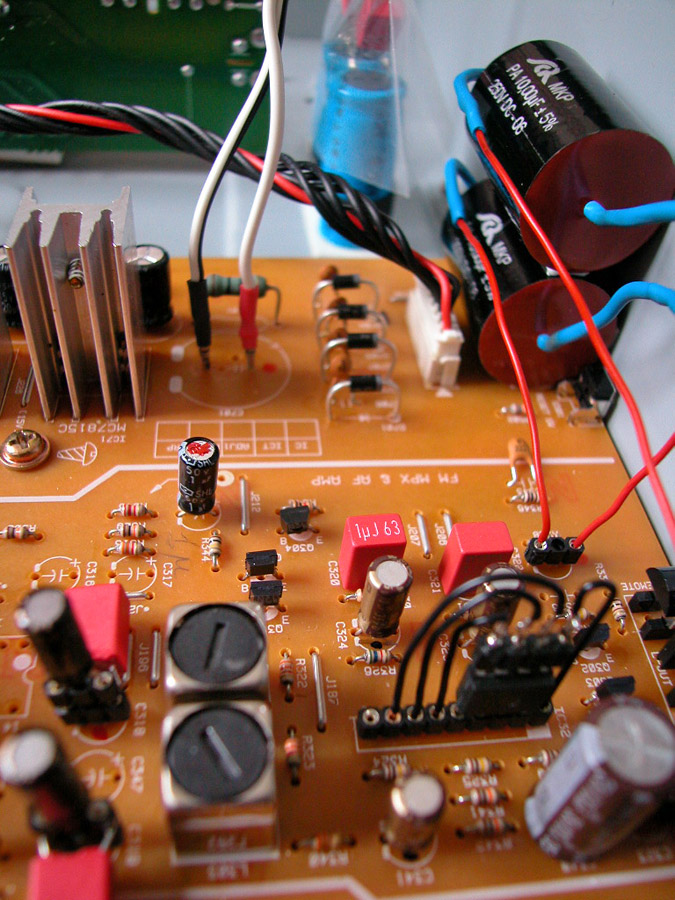

Après:











































Ampliton TS5000

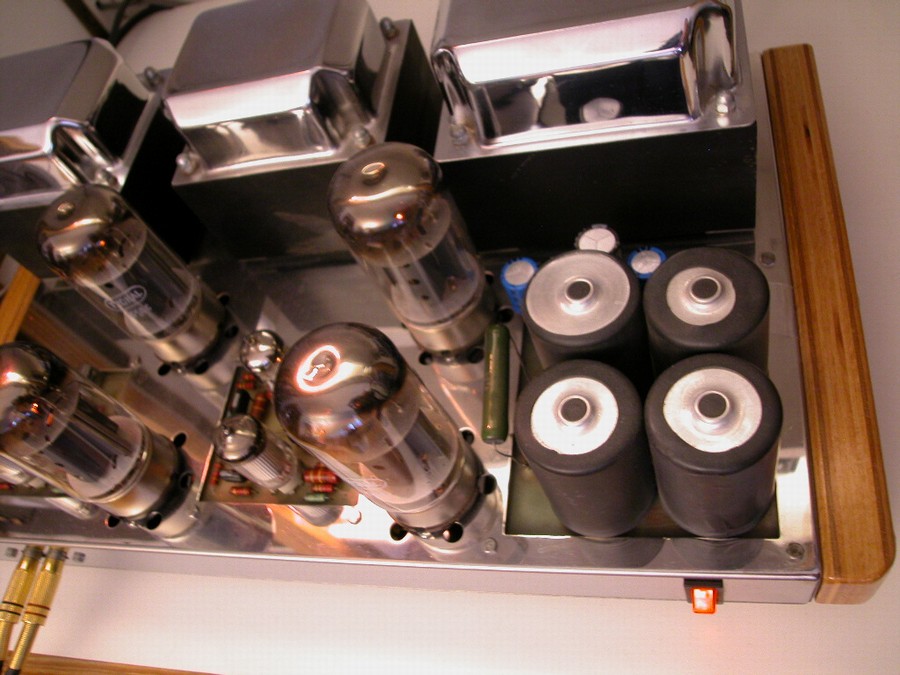

Ampliton TS5000 modifié.

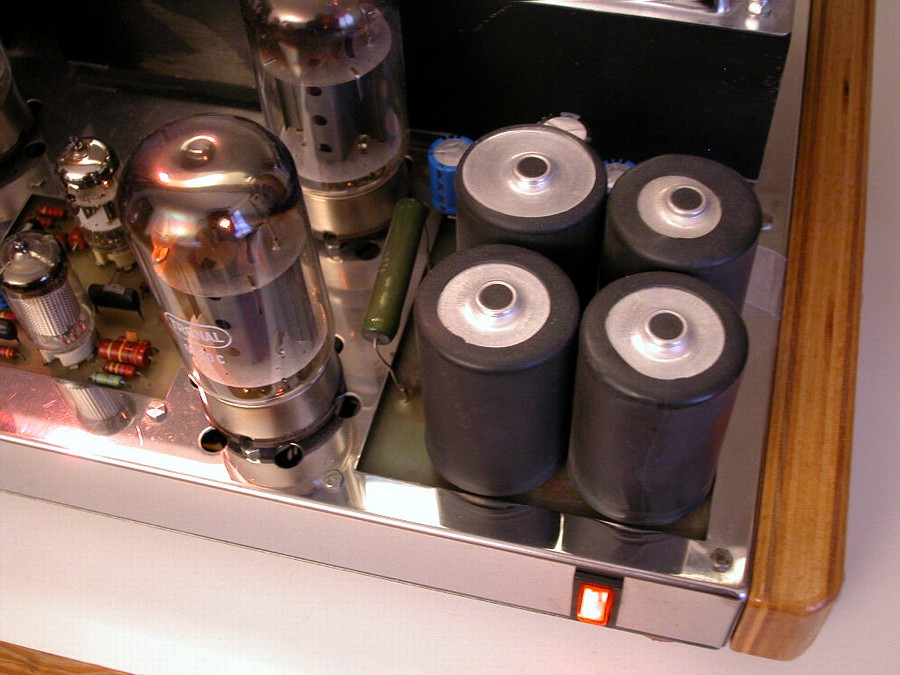

Voltage adapté aux tubes modernes, pola auto, découplage individuel pour chaque tube (par Henry Egrot) , choix judicieux de capas speciales. Les capas chimiques internes ont été toutes changées et decouplées avec des MKP SCR.



Modifs de Bona


Platine cd Philips cd723

D'origine, La 723 a un son tres médiocre !

Le schéma est économique mais tres bien concu.

C'est La platine modifiable par excellence avec de nombreux exemples documentés disponibles.

Apres avoir apporté de tres nombreuses modifications (sans toutefois changer ni l'horloge ni régulateur)

et un choix soigneusement testé en écoute pour chacun des composants

le son passe à un niveau excellent.

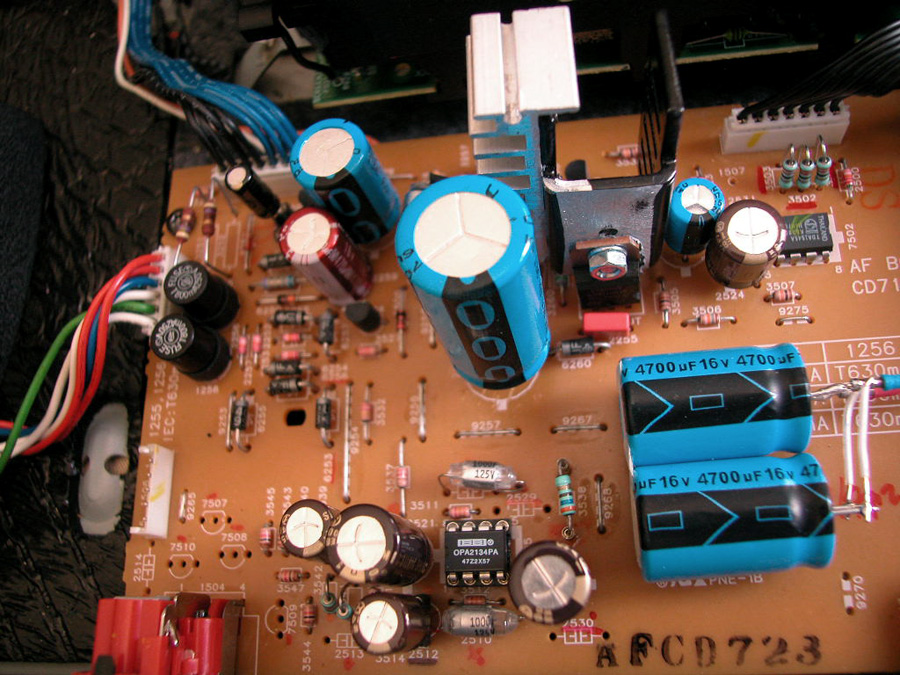

Philips cd-723 modifié.



Au départ, j'avais découvert sur le net des copies des 2 N° de la "Nouvelle Revue Du Son" qui ont proposé des modifications pour le 723 Je cherchais ces revues depuis deux ans...

J'ai effectué l'ensemble des modifs proposées avec succes et meme plus. J'ai porté mon attention sur le choix des composants, surtout les ops et les capas.

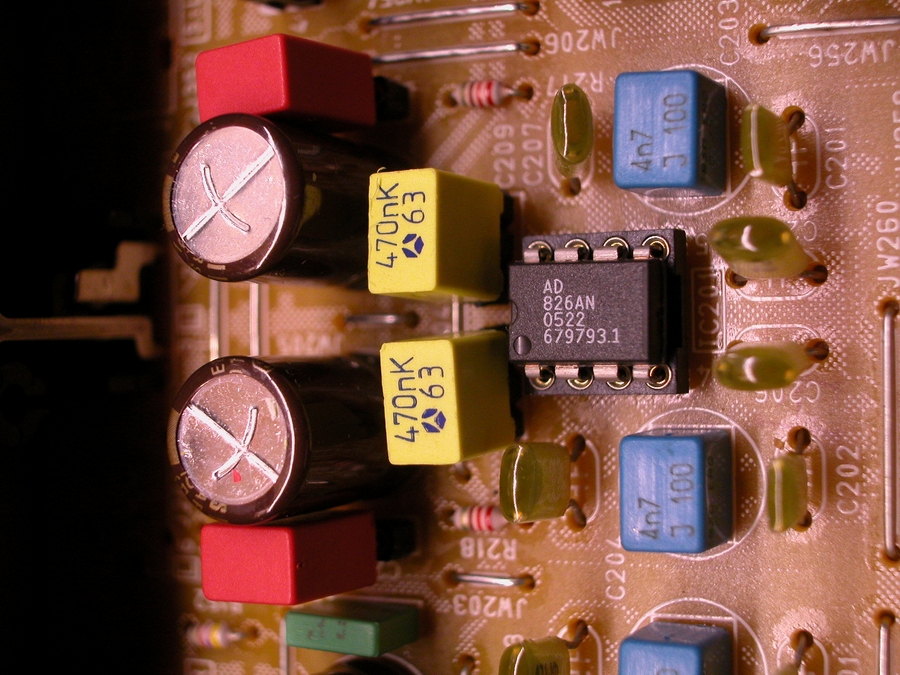

Apres avoir testé l'ensemble des derniers OPs, j'ai particulierement apprecié Le Analog Device AD826 et le Burr Brown BB2134.

Le 2134 a un son plus eblouissant et exalté que le 826 pour une part de mes cds mais une bonne partie passe mal.

Le changement d'OP est la premiere mod à faire et change radicalement le son à condition de l'entoure de bonnes capas bien choisies.

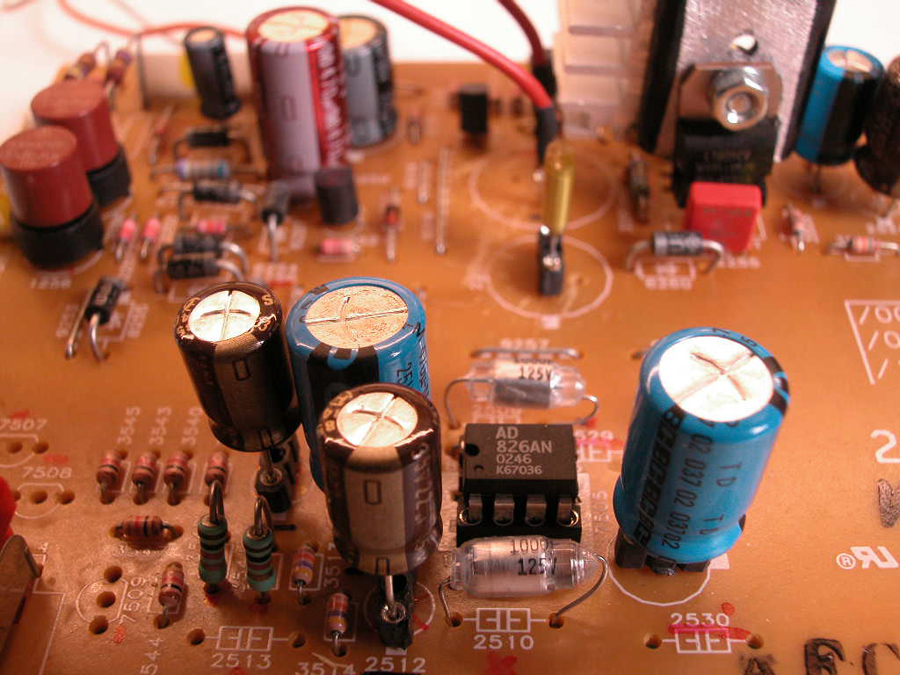

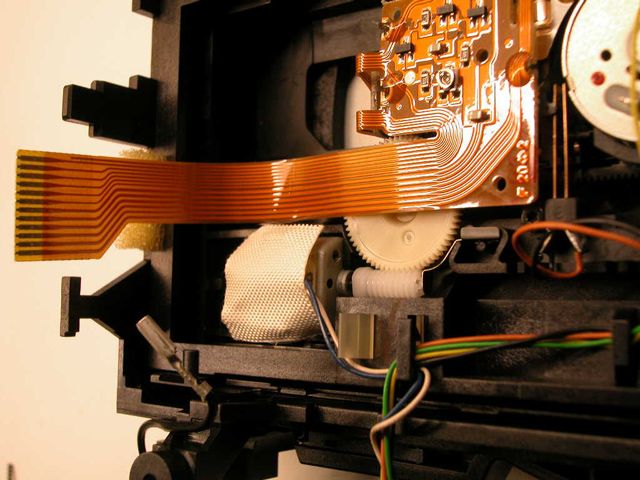

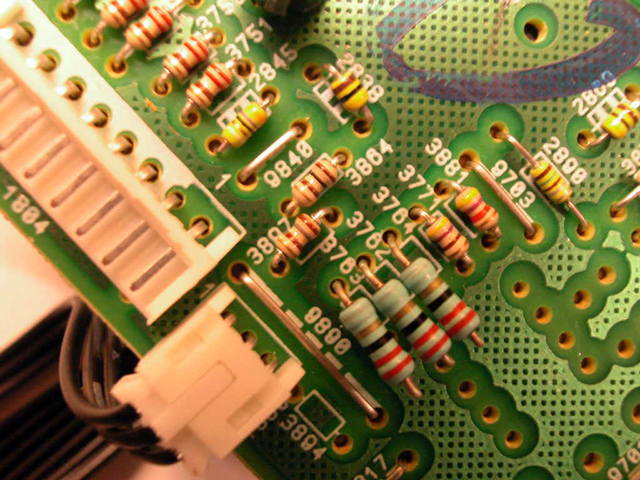

Suivi: de nombreuses modifs suplementaires ont ete effectuées avec succes (voir photos)



Voir ci dessous références sur le cd723 !



Les modifs du Robinet" Philips cd723

Decibel Dungeon

Modif d'un Philips 723

Nouvelle Revue du Son N° 248

Améliorer un cd 723

Nouvelle Revue du Son N° 251


Sacd/dvd Sony dvp-ns900v

Voir mon sujet en détail sur le forum:  ici

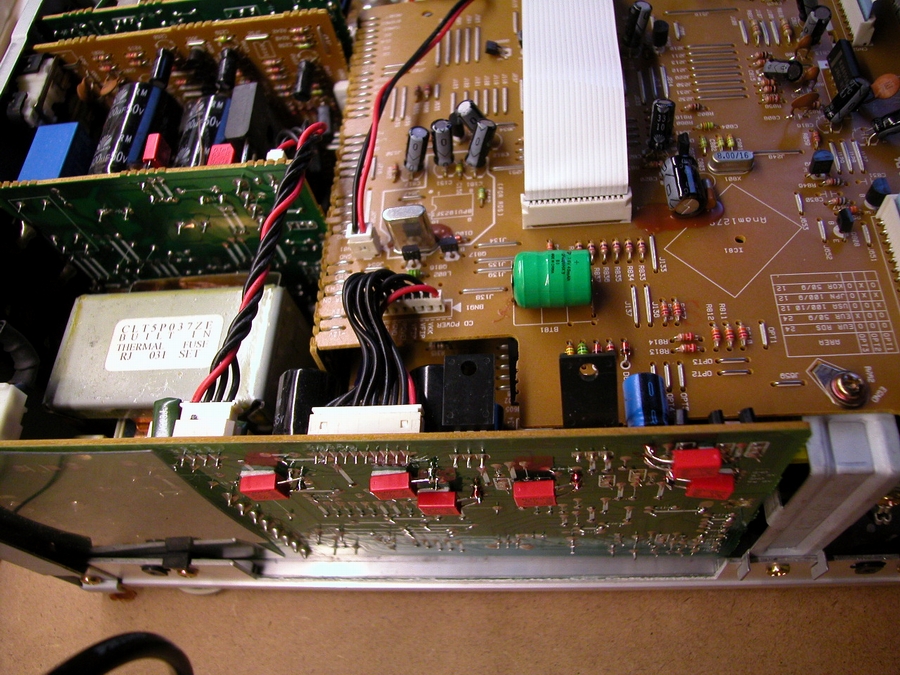

TEAC crh-100

Details à venir !

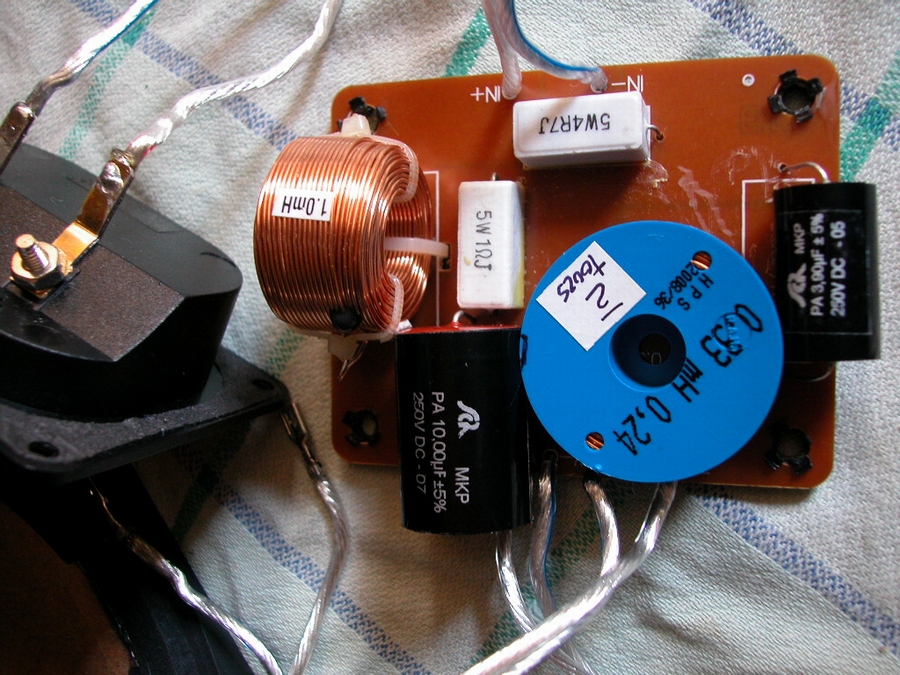

Modif du filtre et des cordons internes des enceintes d'origine TEAC
